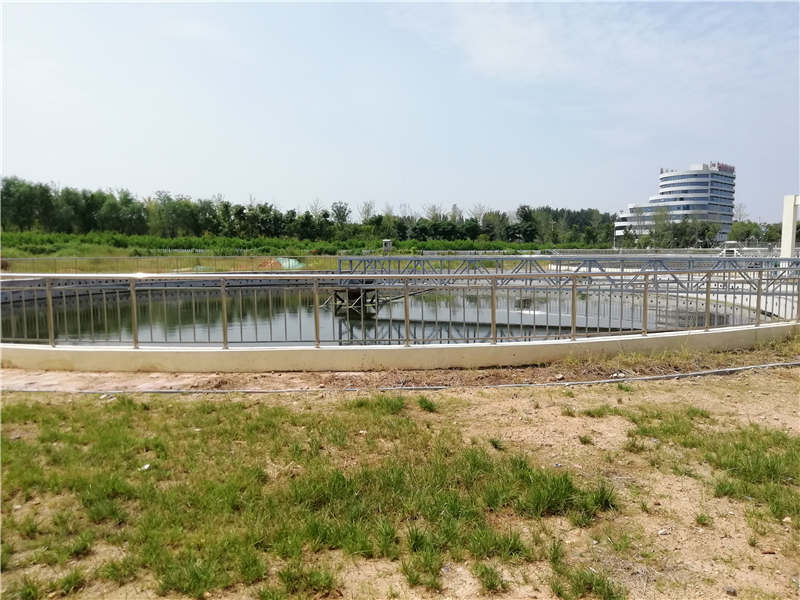

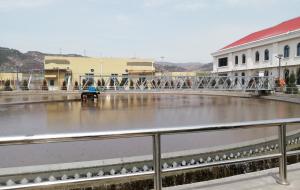

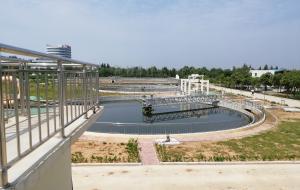

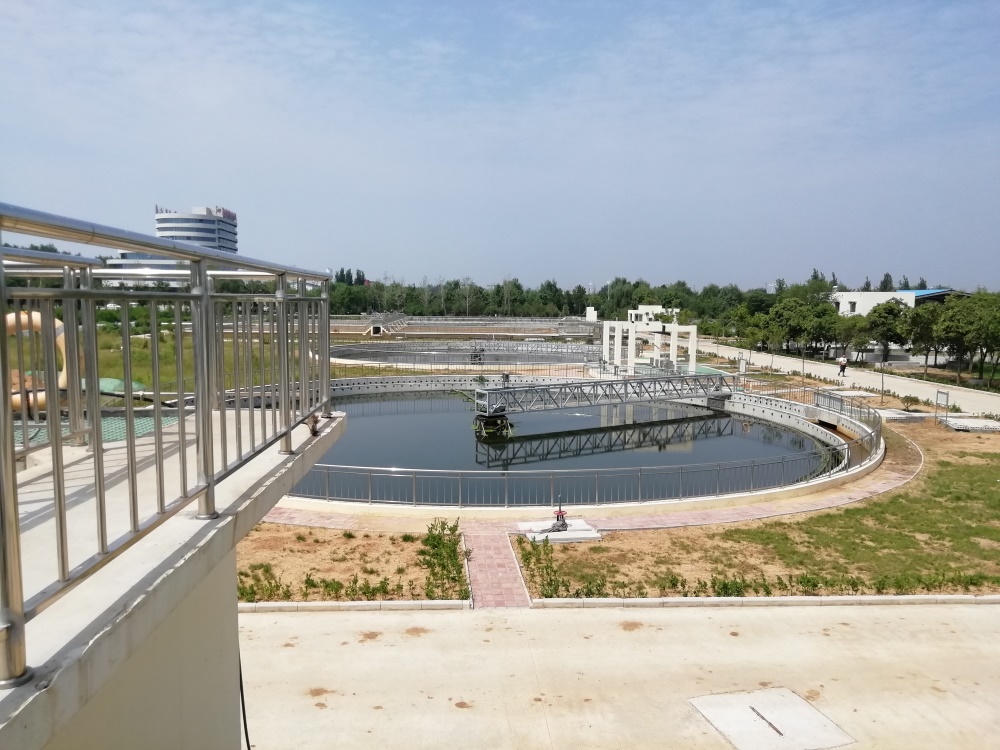

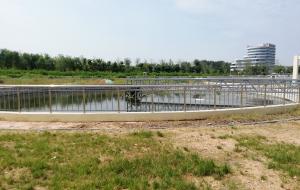

一、周边传动刮（吸）泥机概述

周边传动刮泥机，是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥，周边排水，保证水流均匀。该机适用于大中型辅流式二次沉淀池的排泥与除渣。 该机为中心支墩双（单）周边传动，其传动力矩大、节能。采用中心进水和排泥，周边排水，保证水流均匀，利用液位差自吸式排泥。设有过载保护装置，可与微机联网控制。

工作时，污水由中心支墩经导流筒扩散，混合液中粗大的颗粒经沉淀后在池底形成污泥层，比重较轻的浮于液面，工作桥在周边驱动机构的带动下，沿中心支座缓慢旋转，带动刮臂板将污泥逐层由池周向中心集泥孔排出池外，浮渣刮板沿导流筒将浮于液面的浮渣抛向池周的排渣斗内，排出池外。

二、周边传动刮（吸）泥机特点

1、采用摆线针轮减速机与蜗轮箱传动，传递扭矩大，稳定性好。

2、安装方便，维护简单，有扭矩保护，工作可靠。

3、排泥彻底，规格齐全。

三、周边传动刮（吸）泥机结构

其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

四、周边传动刮（吸）泥机结构示意图

五、周边传动刮（吸）泥机设备参数

注:设备生产一般根据设计图纸或现场尺寸确定，以上参数仅供参考。

六、周边传动刮（吸）泥机性能

（1）池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率高；

（2）平行错位线刮泥板，连续性好、集泥效率高；不锈钢刮泥板底部有刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。

（3）池底坡比1：10，刮泥时污泥阻力可忽略不计；特殊的铰支结构，过载能力强。

（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。

（5）操作简单，可实现远程控制。
